一，清潔打印機

1. 何時清潔

清潔要求根據環境不同而變化。在典型的辦公室環境下，推薦的清潔周期是：

? 應在每打印 5000 張卡片后清潔卡片路徑。

? 應在每打印 5000 張卡片后清潔送入路徑。

2. 啟動清潔過程

步驟 1. 在操作員控制面板 (OCP) 上按下 MENU （菜單）按鈕。 OCP 將顯示 Main Menu （主菜單）。

步驟 2. 在 Main Menu （主菜單）中滾動，并選擇 Advanced Settings （高級設置）。OCP 將顯示 Advanced Settings （高級設置）菜單。

步驟 3. 在 Advanced Settings （高級設置）菜單中滾動，并選擇 Clean Printer （清潔打印機）。 OCP 將顯示 Clean Printer （清潔打印機）菜單。

3. 清潔卡片路徑

注意：不要使用上次使用過的清潔卡。

步驟 1. 在 Clean Printer （清潔打印機）菜單中選擇 CLEAN CARD PATH （清潔卡片路徑）。

步驟 2. 使用打印機清潔卡片，并遵循 OCP 指示執行步驟。

步驟 3. 打開打印蓋和色帶槽，取出色帶，按下 Next （下一步）按鈕。

步驟 4. 合上色帶槽和打印蓋，按下 Next （下一步）按鈕。

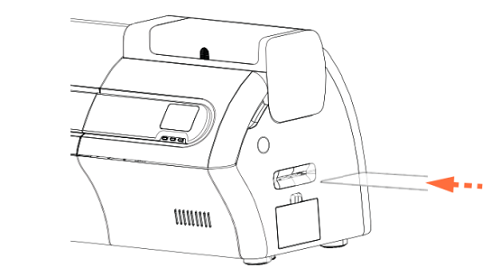

步驟 5. 在手動送入槽中插入長的清潔卡片，然后按下 Clean （清潔）按鈕。

步驟 6. 等待清潔步驟完成?？ㄆ瑢耐徊壑袕棾?。

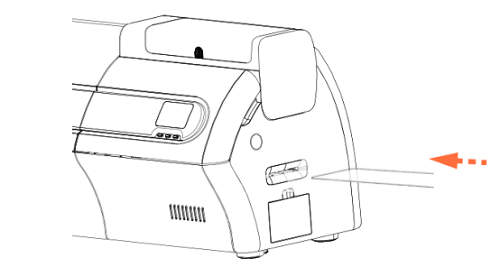

步驟 7. 翻轉清潔卡，再次插入手動送入槽中，然后按下 Clean （清潔）按鈕。

步驟 8. 等待清潔步驟完成?？ㄆ瑢耐徊壑袕棾?。

步驟 9. 更換色帶，按下 Next （下一步）按鈕。

步驟 10. OCP 將返回到 Clean Printer （清潔打印機）菜單。

4. 清潔送入器路徑

注意：不要使用上次使用過的清潔卡。

步驟 1. 在 Clean Printer （清潔打印機）菜單中選擇 CLEAN FEEDER （清潔送入器）。

步驟 2. 使用送入器清潔卡，并遵循 OCP 指示執行步驟。

步驟 3. 取出進卡匣中的所有卡片，按下 Next （下一步）按鈕。

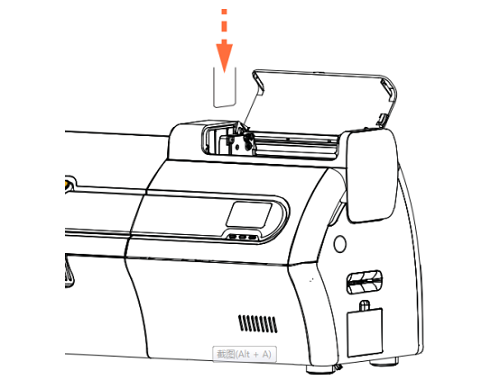

步驟 4. 在頂部插槽中插入短的清潔卡片，然后按下 Clean （清潔）鍵。

步驟 5. 按下進卡匣上的黃色按鈕釋放推進盤，然后按下 Next （下一步）按鈕。

步驟 6. 等待清潔步驟完成?？ㄆ瑢耐徊壑袕棾?。

步驟 7. 翻轉清潔卡，再次插入頂部插槽中，然后按下 Clean （清潔）按鈕。

步驟 8. 等待清潔步驟完成?？ㄆ瑢耐徊壑袕棾觥?/span>

步驟 9. OCP 將返回到 Clean Printer （清潔打印機）菜單。

步驟 10. 將所有卡片重新裝入進卡匣。

5. 拋光清潔打印頭

注意：此功能具有密碼保護，僅限經過 Zebra 授權的維修人員使用。

ZXP Toolbox （ZXP 工具箱）中的 Clean Printer （清潔打印機）部分有 Advanced Cleaning （高級清潔）按鈕，提供打印頭的拋光清潔功能。如果啟用了 ZXP Toolbox （ZXP 工具箱）中打印頭拋光清潔功能，則該功能可通過 OCP 完成。

步驟 1. 在 ZXP Toolbox （ZXP 工具箱）中啟用打印頭拋光清潔功能。

步驟 2. 在操作員控制面板 (OCP) 上按下 MENU （菜單）按鈕。 OCP 將顯示 Main Menu （主菜單）。

步驟 3. 在 Main Menu （主菜單）中滾動，并選擇 Advanced Settings （高級設置）。OCP 將顯示 Advanced Settings （高級設置）菜單。

步驟 4. 在 Advanced Settings （高級設置）菜單中滾動，并選擇 Clean Printer （清潔打印機）。在 Clean Printer （清潔打印機）菜單中選擇 POLISH PRINTHEAD（拋光清潔打印頭）。

步驟 5. 打開打印機蓋和色帶槽，取出色帶，按下 Next （下一步）按鈕。

步驟 6. 合上色帶槽和打印機蓋，按下 Next （下一步）按鈕。

步驟 7. 在手動送入槽中插入拋光清潔卡 （用以除污礫），然后按下 Clean （清潔）按鈕。

步驟 8. 等待清潔步驟完成。將通過同一槽彈出卡片。

步驟 9. 要更換色帶，按下 Next （下一步）按鈕返回 Advanced Settings （高級設置）菜單。

注意 ? 此功能具有密碼保護，僅限經過 Zebra 授權的維修人員使用。

注意 ? 打印頭拋光后，推薦進行卡片路徑清潔（第 119 頁）移出打印機中的松散碎屑。

二，清潔覆膜機

1. 何時清潔

清潔要求根據環境不同而變化。在典型的辦公室環境下，推薦的清潔周期是：

? 應在每打印 5000 張卡片后清潔覆膜機卡片路徑。

? 應在每打印 5000 張卡片后清潔覆膜機滾輪。

? 應在每打印 20000 張卡片后清潔覆膜機加熱器 （加熱器滾輪）。

2. 啟動清潔過程：

注意：為避免高溫滾輪冷卻到 60oC 之前較長的等待時間，應在滾輪升溫之前，如首次打開電源和滾輪溫度低時，執行清潔操作。

步驟 1. 在操作員控制面板 (OCP) 上按下 MENU （菜單）按鈕。 OCP 將顯示 Main Menu （主菜單）。

步驟 2. 在 Main Menu （主菜單）中滾動，并選擇 Advanced Settings （高級設置）。OCP 將顯示 Advanced Settings （高級設置）菜單。

步驟 3. 在 Advanced Settings （高級設置）菜單中滾動，并選擇 Clean Printer （清潔打印機）。 OCP 將顯示 Clean Printer （清潔打印機）菜單。

3. 清潔覆膜機卡片路徑

步驟 1. 在 Clean Printer （清潔打印機）菜單中選擇 CLEAN LAM CARD PATH （清潔覆膜機卡片路徑）來執行覆膜機清潔程序，并遵循 OCP 指示執行步驟。

步驟 2. 等待加熱器溫度降至 60o 以下。

步驟 3. 如果覆膜已安裝，那么先打開覆膜機蓋，取出覆膜盒 （頂部和底部盒），然后合上蓋子。

步驟 4. 打開打印蓋 （抬高打印頭），然后按下 Next （下一步）按鈕。

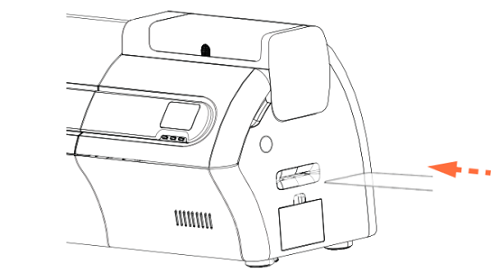

步驟 5. 在手動送入槽插入覆膜機清潔卡片，然后按下 Clean （清潔）按鈕。

步驟 6. 等待清潔步驟完成。

步驟 7. 將卡片彈出到輸出匣。

步驟 8. OCP 將返回到 Clean Printer （清潔打印機）菜單。

步驟 9. 此時若要清潔覆膜機介質滾輪，請參閱第 124 頁的清潔覆膜機介質滾輪；否則請完成步驟 10。

步驟 10. 打開覆膜機蓋，安裝覆膜 （頂部和底部軸），然后合上機蓋。

步驟 11. 合上打印蓋。

4. 清潔覆膜機介質滾輪

步驟 1. 在 Clean Printer （清潔打印機）菜單中選擇 CLEAN LAM ROLLERS （清潔覆膜機滾輪）來執行覆膜機介質滾輪清潔程序，并遵循 OCP 指示執行步驟。

步驟 2. 等待加熱器溫度降至 60o 以下。

步驟 3. 打開覆膜機蓋，卸下覆膜 （頂部和底部盒），保持蓋子處于打開狀態。

步驟 4. 準備清潔簽以供使用。

步驟 5. 找到頂部盒中的頂部滾輪 （下圖畫圈位置）。

步驟 6. 準備好后，按下 Next （下一步），再按下 Top （頂部）按鈕。

步驟 7. 清潔頂部介質滾輪時，使用清潔簽來回移動清潔，直到滾輪停止轉動。用力不要過大 （適度用力）。

步驟 8. 僅用于雙面覆膜機：找到底部盒中的底部滾輪 （下圖畫圈位置）。

步驟 9. 再準備一根清潔簽。

步驟 10. 找到底部盒中的底部滾輪 （下圖畫圈位置）。

步驟 11. 準備好后，按下 Bottom （底部）按鈕。

步驟 12. 清潔底部介質滾輪時，使用清潔簽來回移動清潔，直到滾輪停止轉動。用力不要過大 （適度用力）。

步驟 13. 按下 Exit （退出）鍵完成覆膜機滾輪清潔程序。

步驟 14. OCP 將返回到 Clean Printer （清潔打印機）菜單。

步驟 15. 安裝覆膜 （頂部和底部軸），然后合上機蓋。

5. 清潔覆膜機加熱器 （加熱器滾輪）

步驟 1. 在 Clean Printer （清潔打印機）菜單中選擇 CLEAN LAM OVEN （清潔覆膜機加熱器），并遵循 OCP 指示執行步驟。

步驟 2. 等待加熱器溫度降至 60o 以下。

步驟 3. 打開覆膜機蓋。

步驟 4. 卸下固定 “ 加熱器總成 ” 的四個指擰螺釘 （下圖畫圈位置）。

步驟 5. 將覆膜機從 “ 加熱器總成 ” 中滑出 （下圖箭頭所示）。

小心：直到穩妥地握住 “ 加熱器總成 ” 才可以進行下一步。

步驟 6. 準備好后，按下 Next （下一步）按鈕。

步驟 7. 準備好覆膜機熱滾輪清潔卡片以備使用。

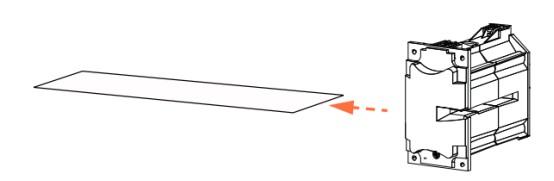

步驟 8. 將清潔卡片插入加熱器滾輪之間。

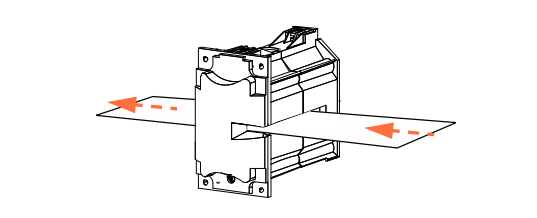

步驟 9. 讓卡片完全通過 “ 加熱器總成 ”。

步驟 10. 從 “ 加熱器總成 ” 中取出卡片。

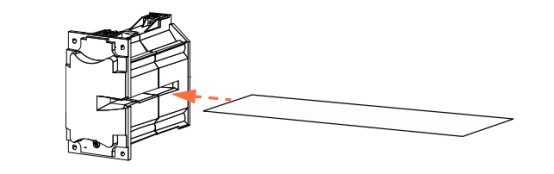

步驟 11. 翻轉卡片，重復步驟 8、步驟 9 和步驟 10。

步驟 12. 按下 Next （下一步）按鈕完成覆膜機加熱器清潔程序。

步驟 13. OCP 將返回到 Clean Printer （清潔打印機）菜單。

步驟 14. 重新安裝 “ 加熱器總成 ”。

a. 取下 “ 拇指驅動工具 ” （下圖畫圈位置）。

b. 將 “ 加熱器總成 ” 小心地滑到固定位置時，使用拇指驅動工具慢慢地逆時針旋轉齒輪 （虛箭頭所示），直到齒輪嚙合、 “ 加熱器總成 ” 正確裝入。

步驟 15. 合上覆膜機蓋。

三，雙粘性滾輪清潔盒

雙粘性滾輪清潔盒能夠清潔從卡片送入器進入打印機的卡片。為確保打印質量，清潔盒內的卡片清潔滾輪應定期更換。每盤色帶都帶有兩個新的卡片清潔滾輪，也可以單獨訂購清潔滾輪。

四，手動送入清潔盒

清潔盒將對從手動送入槽進入打印機的卡片進行清潔。為確保打印質量，清潔盒內的卡片清潔滾輪應定期更換。每盤打印色帶都帶有兩個新的卡片清潔滾輪，也可以單獨訂購清潔滾輪。
